IG-90W

行星式齒輪箱

  • 高扭力環境下使用，尺寸從 8mm~90mm 可以選擇
  • 不同材質齒輪或是不同規格齒輪可供選擇，如塑膠或金屬齒輪
  • 大部分系列有滾珠軸承可供選用
  • 特殊環境下使用的特殊規格可以討論
  • 接受特殊客製化規格
規格下載 STP 下載

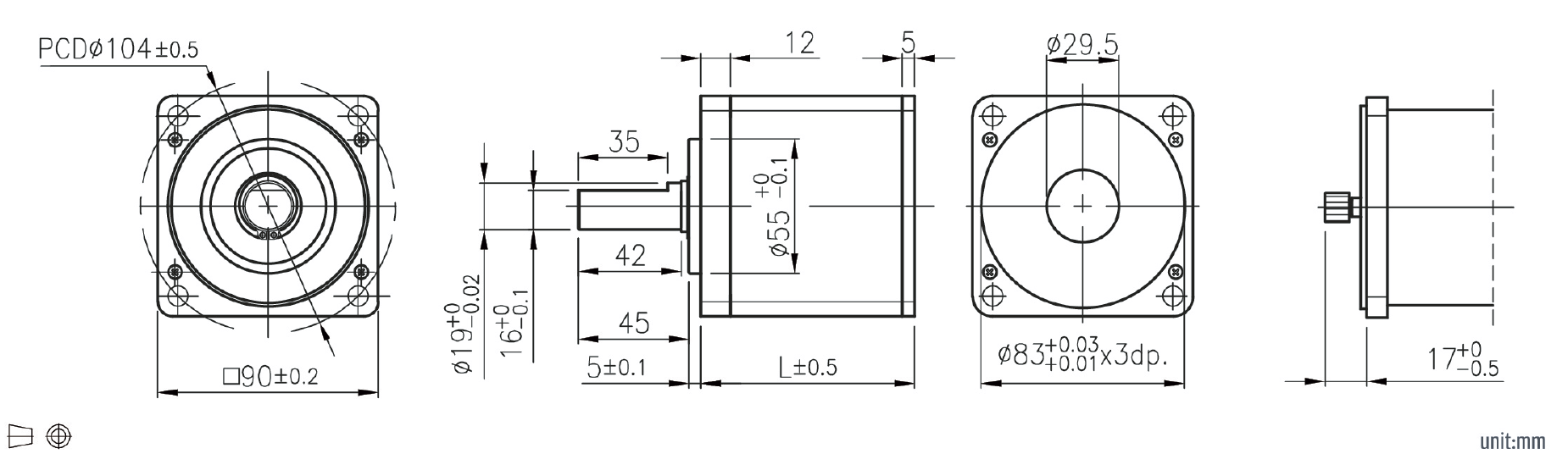

外型尺寸

產品規格

序號 直徑(mm) 系列 減速比 級數 定格容許扭力(N-m) 瞬間容許扭力(N-m) 效率 長度(mm) 重量(g) 輸出軸承型式 精確減速比 徑向負荷 (N) 徑向負荷 (距離) 軸向負荷 (N) 主軸承受壓入力 (N) 徑向間隙(mm) 軸向間隙(mm) 背隙(無負荷時)
IG-90W 90 行星式 1/4 1 1.96 5.88 80% 53.3 1490 滾珠軸承 1/3.57 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/15 2 7.84 23.52 70% 69.8 2120 滾珠軸承 1/14.61 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/19 2 7.84 23.52 70% 69.8 2120 滾珠軸承 1/18.75 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/52 3 14.7 44.1 60% 86.3 2750 滾珠軸承 1/52.48 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/60 3 14.7 44.1 60% 86.3 2750 滾珠軸承 1/59.77 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/77 3 14.7 44.1 60% 86.3 2750 滾珠軸承 1/76.70 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/98 3 14.7 44.1 60% 86.3 2750 滾珠軸承 1/98.44 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/201 4 17.64 52.92 50% 102.8 3380 滾珠軸承 1/201.17 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/294 4 17.64 52.92 50% 102.8 3380 滾珠軸承 1/294.03 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/403 4 17.64 52.92 50% 102.8 3380 滾珠軸承 1/402.70 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
IG-90W 90 行星式 1/517 4 17.64 52.92 50% 102.8 3380 滾珠軸承 1/516.80 ≦392.27 10mm from flange ≦98.07 ≦980.67 ≦0.08 ≦0.4 ≦4°
