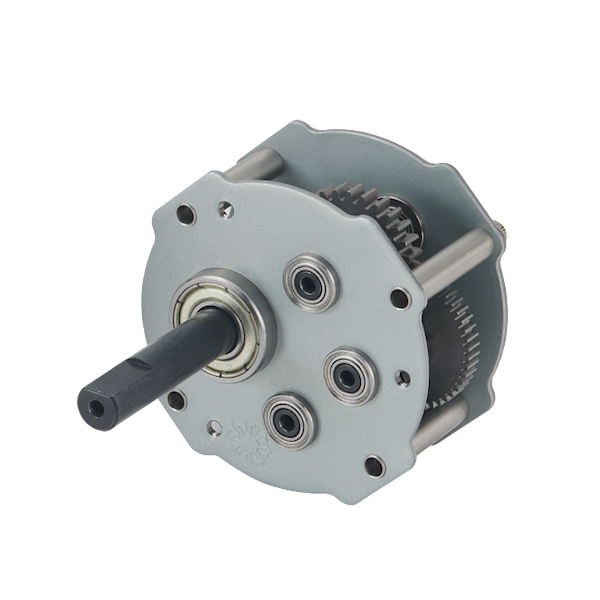

RB-60W

偏心出軸齒輪箱

  • 低噪音、低耗電流
  • 不同材質齒輪可供選擇。如：電木、鐵齒、塑膠、粉末治金
  • 零件客製化規格，如：主軸、減速比、壓板、馬達齒
規格下載 STP 下載

外型尺寸

產品規格

序號 直徑(mm) 系列 減速比 級數 定格容許扭力(N-m) 瞬間容許扭力(N-m) 效率 長度(mm) 重量(g) 輸出軸承型式 精確減速比 徑向負荷 (N) 徑向負荷 (距離) 軸向負荷 (N) 主軸承受壓入力 (N) 徑向間隙(mm) 軸向間隙(mm) 背隙(無負荷時)
RB-60W 60 正齒輪(偏心出軸) 1/6 0.2 0.59 81% 30 400 滾珠軸承 1/6 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/7.5 0.24 0.73 81% 30 400 滾珠軸承 1/7.5 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/9 0.29 0.88 81% 30 400 滾珠軸承 1/9 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/18 0.59 1.76 81% 30 400 滾珠軸承 1/18 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/25 0.73 2.2 73% 35 400 滾珠軸承 1/25 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/30 0.88 2.65 73% 35 400 滾珠軸承 1/30 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/36 1.08 3.23 73% 35 400 滾珠軸承 1/36 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/50 1.37 4.12 66% 40 400 滾珠軸承 1/50 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/60 1.57 4.7 66% 40 400 滾珠軸承 1/60 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/75 1.96 5.88 66% 40 400 滾珠軸承 1/75 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/90 2.35 7.06 66% 40 400 滾珠軸承 1/90 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/100 2.65 7.94 66% 40 400 滾珠軸承 1/100 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/120 2.94 8.82 66% 40 400 滾珠軸承 1/120 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/150 2.94 8.82 66% 40 400 滾珠軸承 1/150 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
RB-60W 60 正齒輪(偏心出軸) 1/180 2.94 8.82 66% 40 400 滾珠軸承 1/180 ≦29.42 5mm from flange ≦49.03 ≦294.2 ≦10 ≦0.35 ≦3°
