RA-14

序號	直徑(mm)	系列	減速比	定格容許扭力(N-m)	瞬間容許扭力(N-m)	效率	長度(mm)	重量(g)	輸出軸承型式	精確減速比	徑向負荷 (N)	徑向負荷 (距離)	軸向負荷 (N)	主軸承受壓入力 (N)	徑向間隙(mm)	軸向間隙(mm)	背隙(無負荷時)
RA-14	14	正齒輪(中心出軸)	1/10	0.02	0.06	81%	9.15	4.7	滑動軸承	1/9.96	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/19	0.03	0.09	73%	9.15	4.7	滑動軸承	1/19.22	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/29	0.03	0.09	73%	9.15	4.7	滑動軸承	1/29.12	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/60	0.05	0.15	66%	9.15	4.7	滑動軸承	1/59.68	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/76	0.05	0.15	66%	9.15	4.7	滑動軸承	1/75.70	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/102	0.08	0.24	66%	9.15	4.7	滑動軸承	1/101.91	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/134	0.08	0.24	59%	9.15	4.7	滑動軸承	1/134.46	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/197	0.1	0.29	59%	9.15	4.7	滑動軸承	1/196.63	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/235	0.1	0.29	59%	9.15	4.7	滑動軸承	1/234.85	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘
RA-14	14	正齒輪(中心出軸)	1/298	0.1	0.29	59%	9.15	4.7	滑動軸承	1/297.92	≦3.92	5mm from flange	≦1.96	≦19.61	≦ 0.06	≦ 0.2	≦ 1.5∘

中心出軸齒輪箱

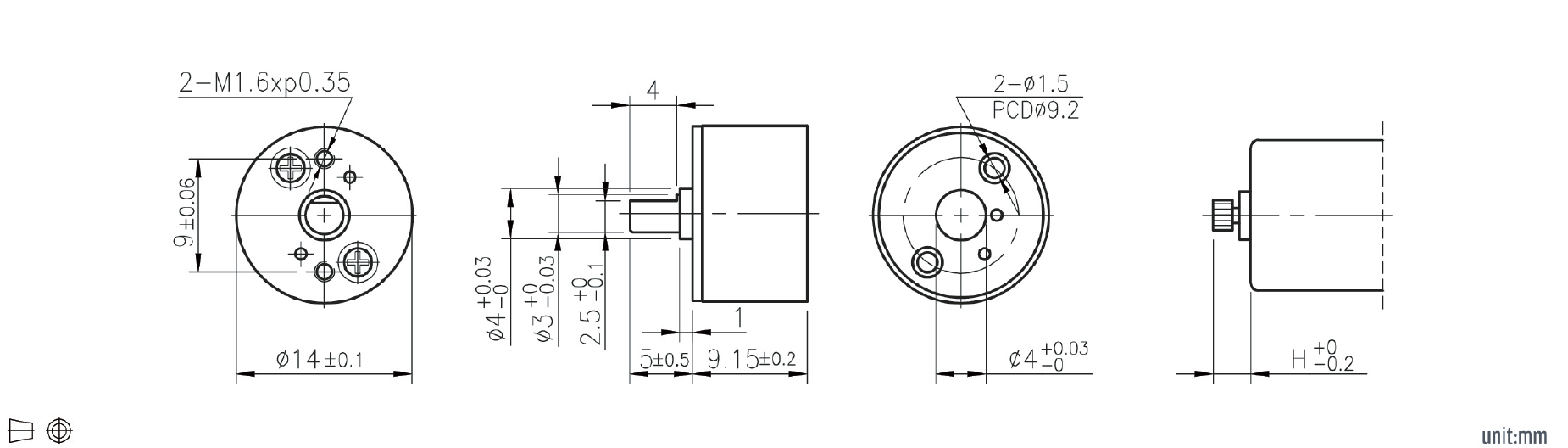

外型尺寸

產品規格
