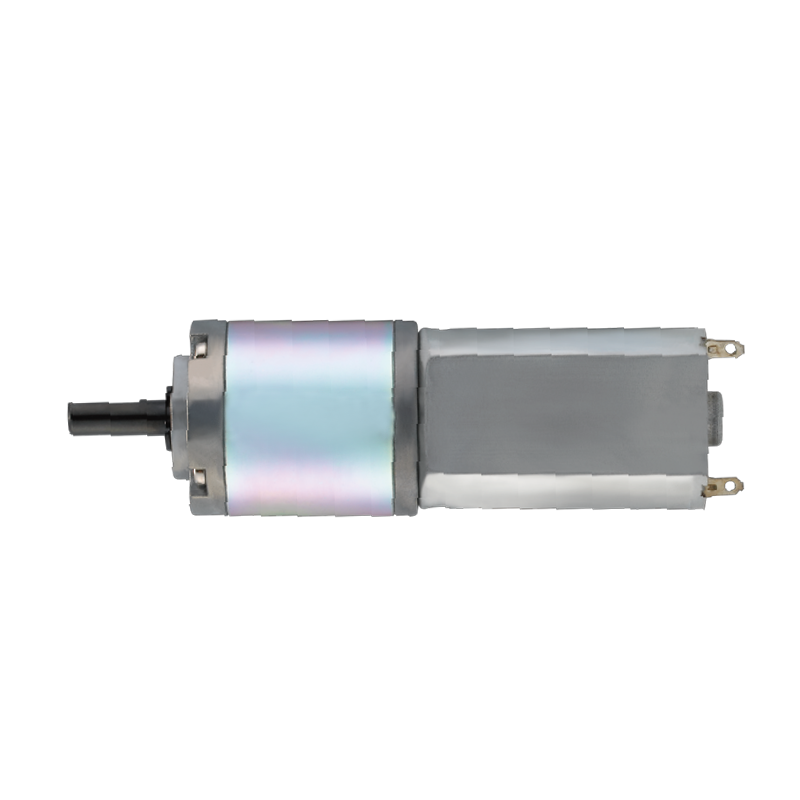

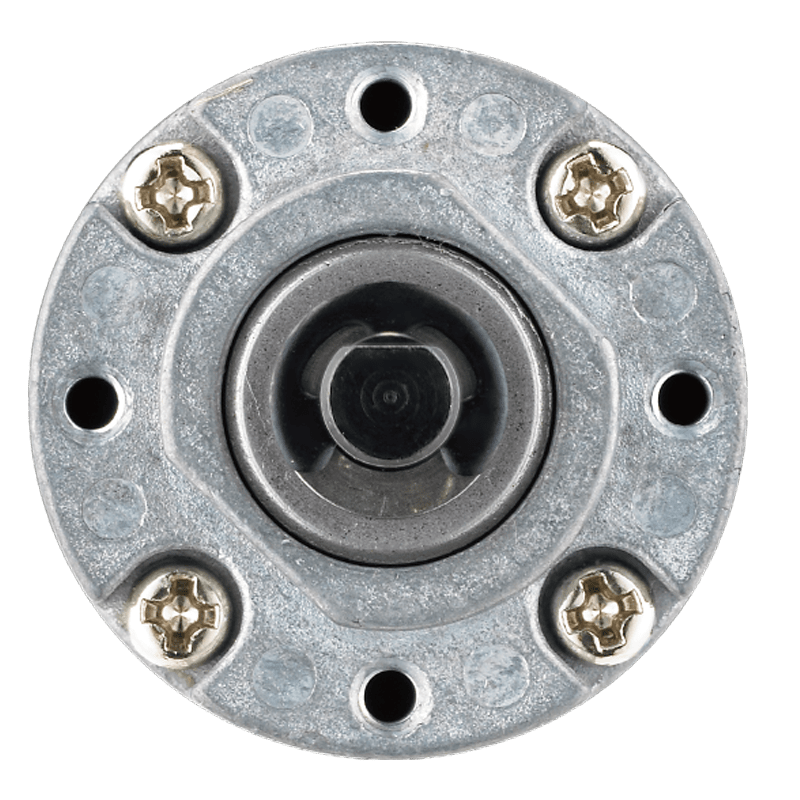

IG-22GM-02TYPE

有刷直流馬達

  • 高扭力環境下使用，尺寸從 8mm~90mm 可以選擇
  • 不同材質齒輪或是不同規格齒輪可供選擇，如塑膠或金屬齒輪
  • 大部分系列有滾珠軸承可供選用
  • 特殊環境下使用的特殊規格可以討論
  • 接受特殊客製化規格
規格下載 STP 下載

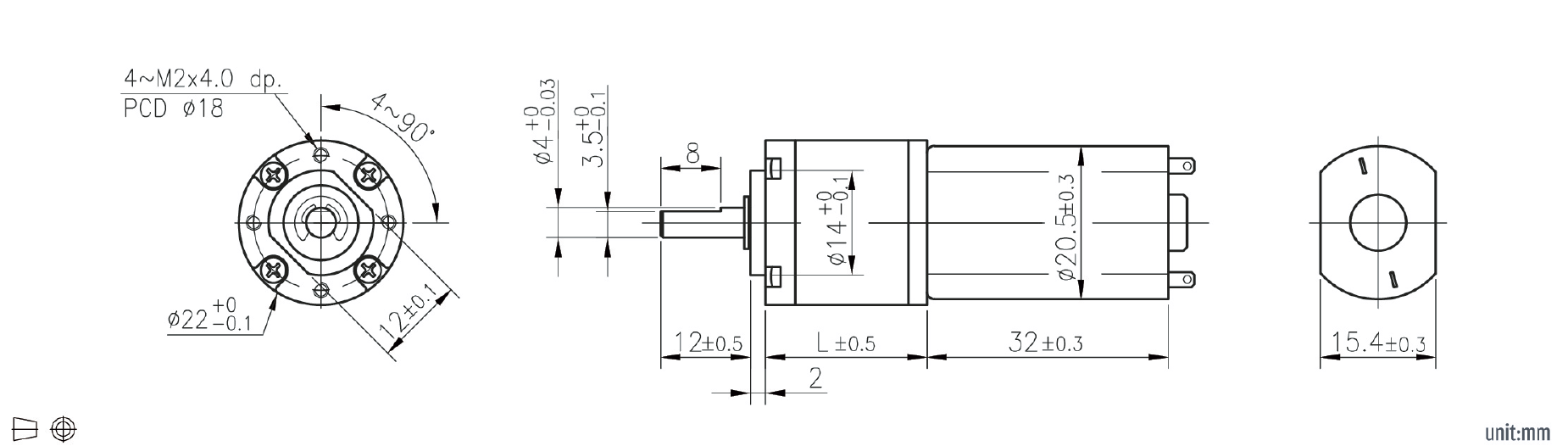

外型尺寸

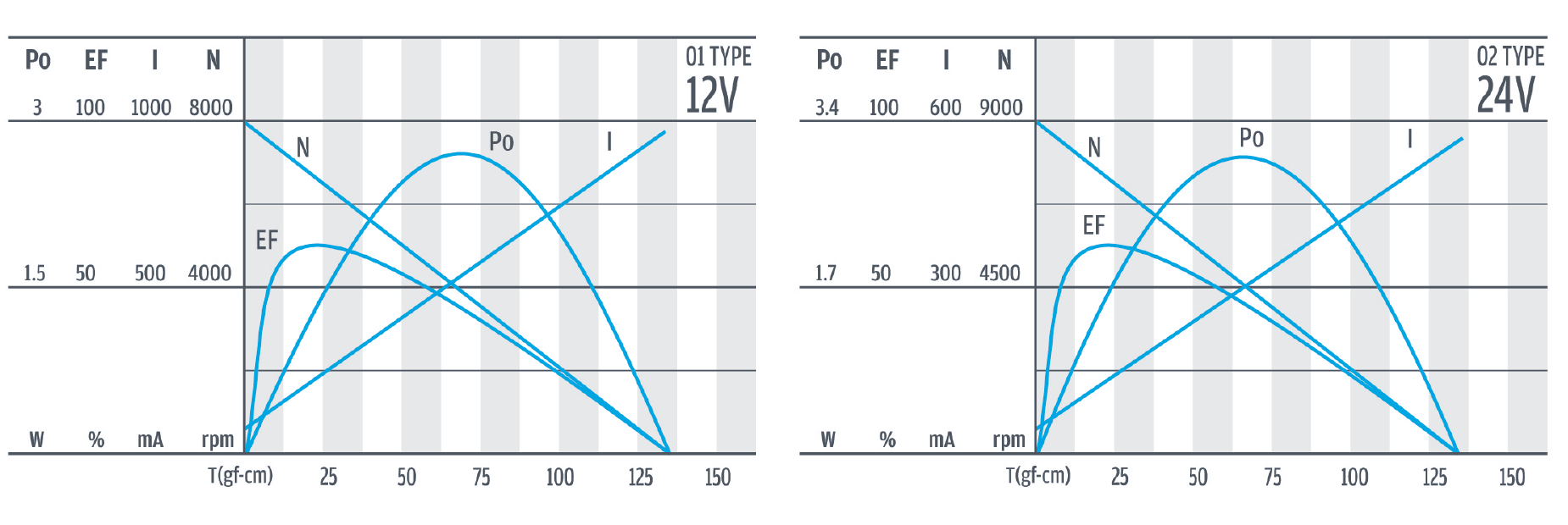

產品規格

序號 直徑(mm) 馬達種類 定格電壓 (V) 減速比 精確減速比 級數 定格扭力(N-m) 定格轉速(rpm) 軸心迴轉方向 齒輪箱馬達長度(mm) 齒輪箱馬達重量(g) 齒輪箱系列
IG-22GM-02TYPE 22 有刷直流馬達 24 1/4 1/4.38 1 0.01 1600 CCW 46.4 59 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/14 1/14.06 2 0.02 515 CCW 50.05 63 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/16 1/16.44 2 0.02 450 CCW 50.05 63 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/19 1/19.22 2 0.03 384 CCW 50.05 63 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/53 1/52.73 3 0.07 140 CCW 53.7 67 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/62 1/61.66 3 0.08 120 CCW 53.7 67 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/72 1/72.09 3 0.09 103 CCW 53.7 67 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/84 1/84.29 3 0.11 88 CCW 53.7 67 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/104 1/103.81 3 0.13 71 CCW 53.7 82 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/198 1/197.75 4 0.21 37 CCW 57.35 92 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/231 1/231.22 4 0.24 32 CCW 57.35 92 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/270 1/270.35 4 0.24 28 CCW 57.35 92 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/316 1/316.1 4 0.24 23.5 CCW 57.35 92 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/370 1/369.59 4 0.24 21 CCW 57.35 92 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/455 1/455.19 4 0.24 17.5 CCW 57.35 92 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/742 1/741.58 5 0.29 10.5 CCW 61 97 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/1014 1/1013.81 5 0.29 8 CCW 61 97 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/1249 1/1248.59 5 0.29 6.6 CCW 61 97 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/1621 1/1620.53 5 0.29 5 CCW 61 97 行星式
IG-22GM-02TYPE 22 有刷直流馬達 24 1/1996 1/1995.81 5 0.29 4.2 CCW 61 97 行星式
