PG-52

精密行星式齒輪箱

  • 可承受扭力大
  • 效率高
  • 背隙小
  • 長壽命
  • 接受特殊客製化規格
規格下載 STP 下載

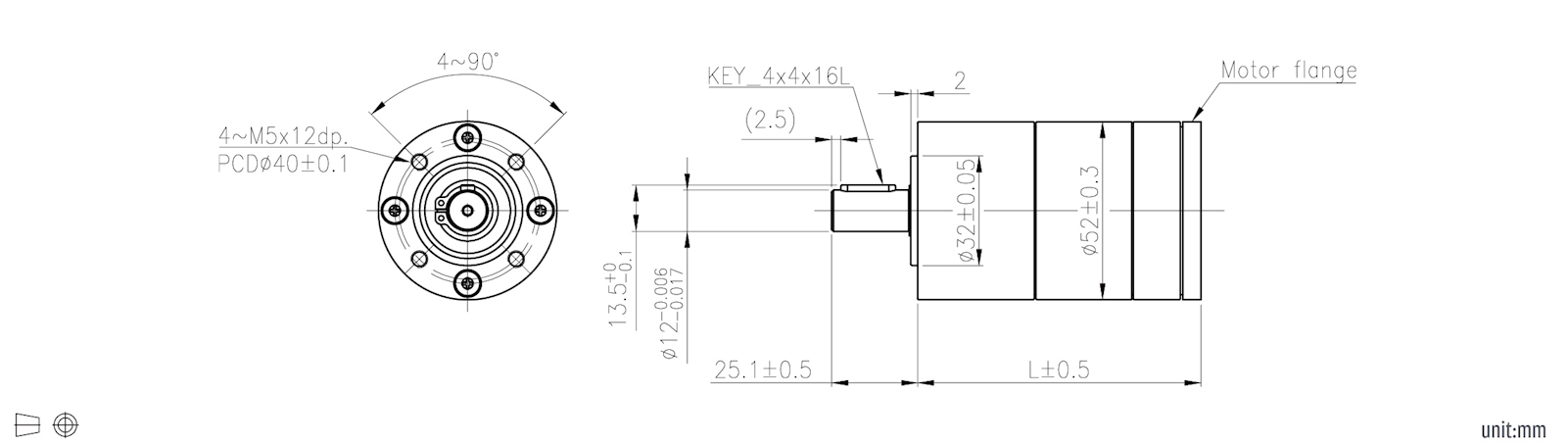

外型尺寸

產品規格

序號 直徑(mm) 系列 減速比 級數 定格容許扭力(N-m) 瞬間容許扭力(N-m) 效率 長度(mm) 重量(g) 輸出軸承型式 精確減速比 徑向負荷 (N) 徑向負荷 (距離) 軸向負荷 (N) 主軸承受壓入力 (N) 徑向間隙(mm) 軸向間隙(mm) 背隙(無負荷時)
PG-52 52 精密行星式 1/4 1 3.92 5.88 80% 54.33 690 滾珠軸承 1/3.71 ≦196.13 10mm from flange ≦58.84 ≦490.33 ≦0.05 ≦0.3 ≦0.7°
PG-52 52 精密行星式 1/4 1 3.92 5.88 80% 54.33 690 滾珠軸承 1/4.29 ≦196.13 10mm from flange ≦58.84 ≦490.33 ≦0.05 ≦0.3 ≦0.7°
PG-52 52 精密行星式 1/5 1 3.92 5.88 80% 54.33 690 滾珠軸承 1/5.18 ≦196.13 10mm from flange ≦58.84 ≦490.33 ≦0.05 ≦0.3 ≦0.7°
PG-52 52 精密行星式 1/7 1 3.92 5.88 80% 54.33 690 滾珠軸承 1/6.75 ≦196.13 10mm from flange ≦58.84 ≦490.33 ≦0.05 ≦0.3 ≦0.7°
PG-52 52 精密行星式 1/14 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/13.73 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/16 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/15.88 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/18 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/18.37 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/19 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/19.20 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/22 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/22.21 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/25 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/25.02 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/27 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/26.85 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/29 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/28.93 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/35 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/34.98 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/46 2 11.76 17.64 75% 68.48 890 滾珠軸承 1/45.56 ≦313.81 10mm from flange ≦98.07 ≦490.33 ≦0.05 ≦0.3 ≦0.75°
PG-52 52 精密行星式 1/51 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/50.9 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/59 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/58.87 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/68 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/68.08 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/71 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/71.17 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/79 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/78.73 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/93 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/92.71 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/95 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/95.19 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/100 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/99.52 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/107 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/107.22 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/115 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/115.09 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/124 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/123.99 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/130 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/129.63 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/139 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/139.15 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/150 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/149.92 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/169 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/168.85 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/181 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/181.26 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/195 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/195.28 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/236 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/236.1 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
PG-52 52 精密行星式 1/308 3 24.5 36.75 70% 82.67 1090 滾珠軸承 1/307.55 ≦441.3 10mm from flange ≦147.1 ≦490.33 ≦0.05 ≦0.3 ≦0.8°
