RB-64

平歯車ギアボックス（偏心出力軸）

  • 低騒音と低消費電流を実現します。
  • ベークライト、鋼、プラスチック、粉末冶金など、各種ギア材質に対応しています。
  • シャフト、減速比、フランジ、ピニオンのカスタマイズに対応しています。
  • ご要望に応じたカスタマイズにも対応しています。
仕様書 STP

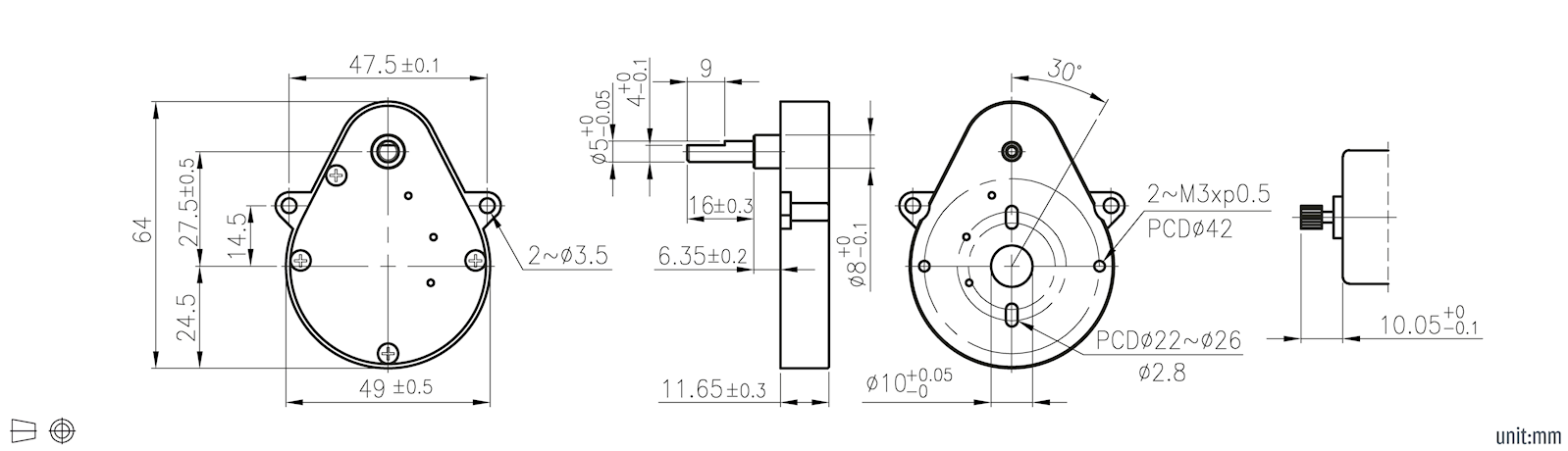

外形寸法

製品仕様

品番 直径(mm) シリーズ 減速比 段数 定格許容トルク(N-m) 瞬時許容トルク(N-m) 效率 長さ(mm) 重量(g) 出力軸受形式 実減速比 ラジアル荷重 (N) ラジアル荷重（距離） アキシャル荷重 (N) 主軸圧入力 (N) ラジアルすきま(mm) アキシャルすきま(mm) バックラッシ（無負荷時）
RB-64 64 正齒輪(偏心出軸) 1/30 0.29 0.88 66% 11.65 90 含油軸承 1/29.92 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/45 0.29 0.88 66% 11.65 90 含油軸承 1/45.25 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/60 0.29 0.88 66% 11.65 90 含油軸承 1/59.53 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/90 0.29 0.88 66% 11.65 90 含油軸承 1/88.18 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/120 0.29 0.88 66% 11.65 90 含油軸承 1/120.31 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/150 0.29 0.88 66% 11.65 90 含油軸承 1/150.18 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/225 0.29 0.88 66% 11.65 90 含油軸承 1/225.32 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
RB-64 64 正齒輪(偏心出軸) 1/340 0.29 0.88 66% 11.65 90 含油軸承 1/340.05 ≦7.85 5mm from flange ≦5.88 ≦98.07 ≦0.05 ≦0.35 ≦2°
