PG-28

精密遊星ギアボックス

  • 高トルク
  • 高効率
  • 低バックラッシ
  • 長寿命
仕様書 STP

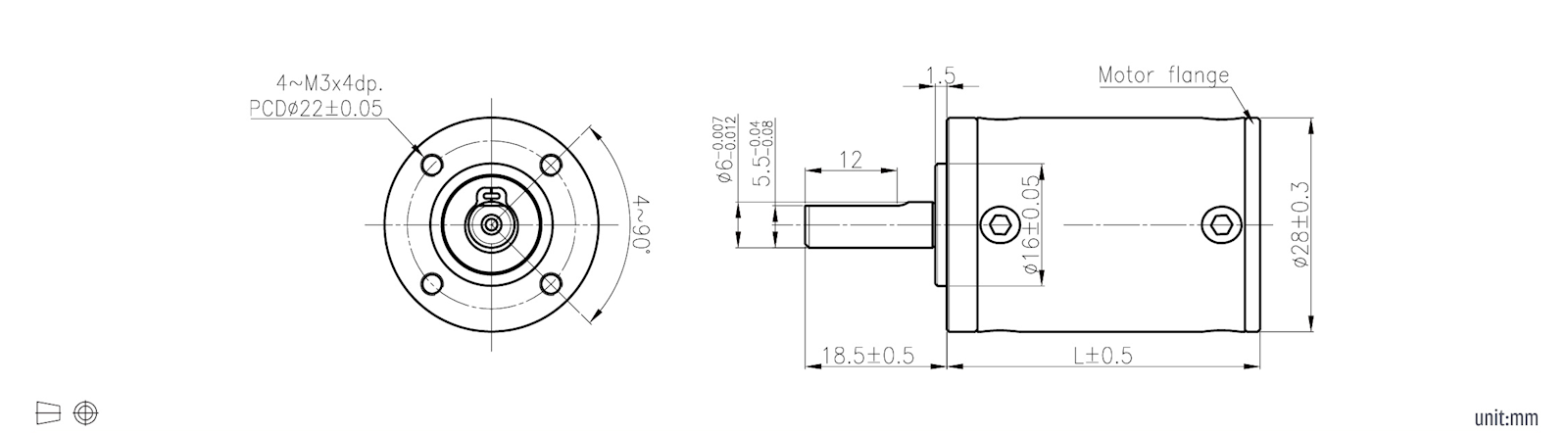

外形寸法

製品仕様

品番 直径(mm) シリーズ 減速比 段数 定格許容トルク(N-m) 瞬時許容トルク(N-m) 效率 長さ(mm) 重量(g) 出力軸受形式 実減速比 ラジアル荷重 (N) ラジアル荷重（距離） アキシャル荷重 (N) 主軸圧入力 (N) ラジアルすきま(mm) アキシャルすきま(mm) バックラッシ（無負荷時）
PG-28 28 精密行星式 1/4 1 0.66 0.98 80% 32.3 105 滾珠軸承 1/3.71 ≦39.23 10mm from flange ≦9.81 ≦98.07 ≦0.05 ≦0.3 ≦1.45°
PG-28 28 精密行星式 1/4 1 0.66 0.98 80% 32.3 105 滾珠軸承 1/4.29 ≦39.23 10mm from flange ≦9.81 ≦98.07 ≦0.05 ≦0.3 ≦1.45°
PG-28 28 精密行星式 1/5 1 0.66 0.98 80% 32.3 105 滾珠軸承 1/5.18 ≦39.23 10mm from flange ≦9.81 ≦98.07 ≦0.05 ≦0.3 ≦1.45°
PG-28 28 精密行星式 1/7 1 0.66 0.98 80% 32.3 105 滾珠軸承 1/6.75 ≦39.23 10mm from flange ≦9.81 ≦98.07 ≦0.05 ≦0.3 ≦1.45°
PG-28 28 精密行星式 1/14 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/13.73 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/16 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/15.88 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/18 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/18.37 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/19 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/19.2 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/22 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/22.21 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/25 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/25.02 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/27 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/26.85 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/29 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/28.93 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/35 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/34.98 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/46 2 1.96 2.94 75% 42.25 145 滾珠軸承 1/45.56 ≦68.65 10mm from flange ≦19.61 ≦98.07 ≦0.05 ≦0.3 ≦1.5°
PG-28 28 精密行星式 1/51 3 3.92 5.88 70% 52 185 滾珠軸承 1/50.9 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/59 3 3.92 5.88 70% 52 185 滾珠軸承 1/58.87 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/68 3 3.92 5.88 70% 52 185 滾珠軸承 1/68.08 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/71 3 3.92 5.88 70% 52 185 滾珠軸承 1/71.17 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/79 3 3.92 5.88 70% 52 185 滾珠軸承 1/78.73 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/93 3 3.92 5.88 70% 52 185 滾珠軸承 1/92.71 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/95 3 3.92 5.88 70% 52 185 滾珠軸承 1/95.19 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/100 3 3.92 5.88 70% 52 185 滾珠軸承 1/99.51 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/107 3 3.92 5.88 70% 52 185 滾珠軸承 1/107.22 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/115 3 3.92 5.88 70% 52 185 滾珠軸承 1/115.09 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/124 3 3.92 5.88 70% 52 185 滾珠軸承 1/123.99 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/130 3 3.92 5.88 70% 52 185 滾珠軸承 1/129.63 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/139 3 3.92 5.88 70% 52 185 滾珠軸承 1/139.15 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/150 3 3.92 5.88 70% 52 185 滾珠軸承 1/149.92 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/169 3 3.92 5.88 70% 52 185 滾珠軸承 1/168.85 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/181 3 3.92 5.88 70% 52 185 滾珠軸承 1/181.26 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/195 3 3.92 5.88 70% 52 185 滾珠軸承 1/195.28 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/236 3 3.92 5.88 70% 52 185 滾珠軸承 1/236.10 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
PG-28 28 精密行星式 1/308 3 3.92 5.88 70% 52 185 滾珠軸承 1/307.55 ≦98.07 10mm from flange ≦29.42 ≦98.07 ≦0.05 ≦0.3 ≦1.55°
