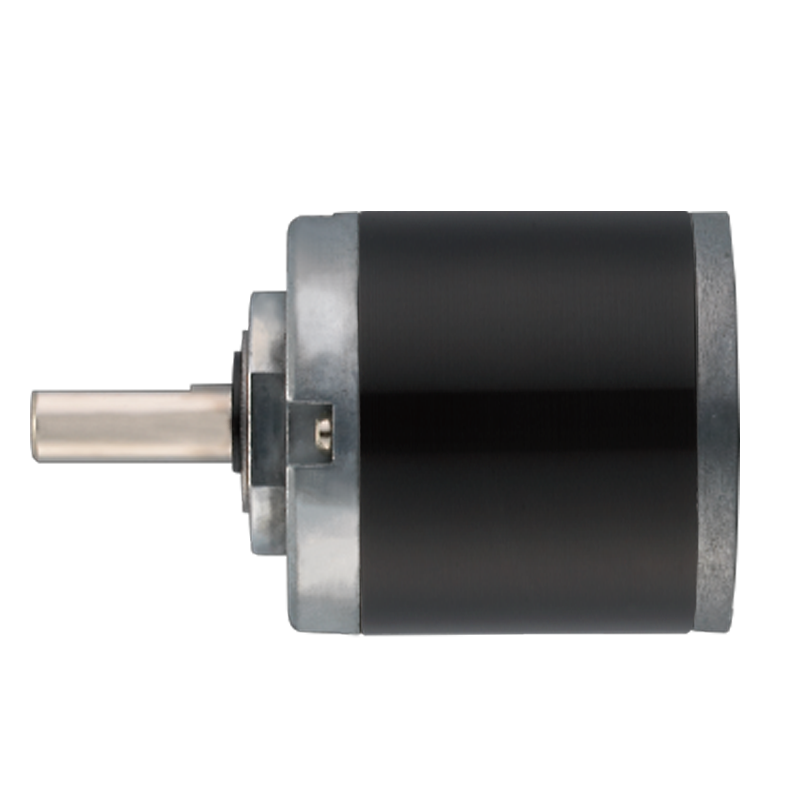

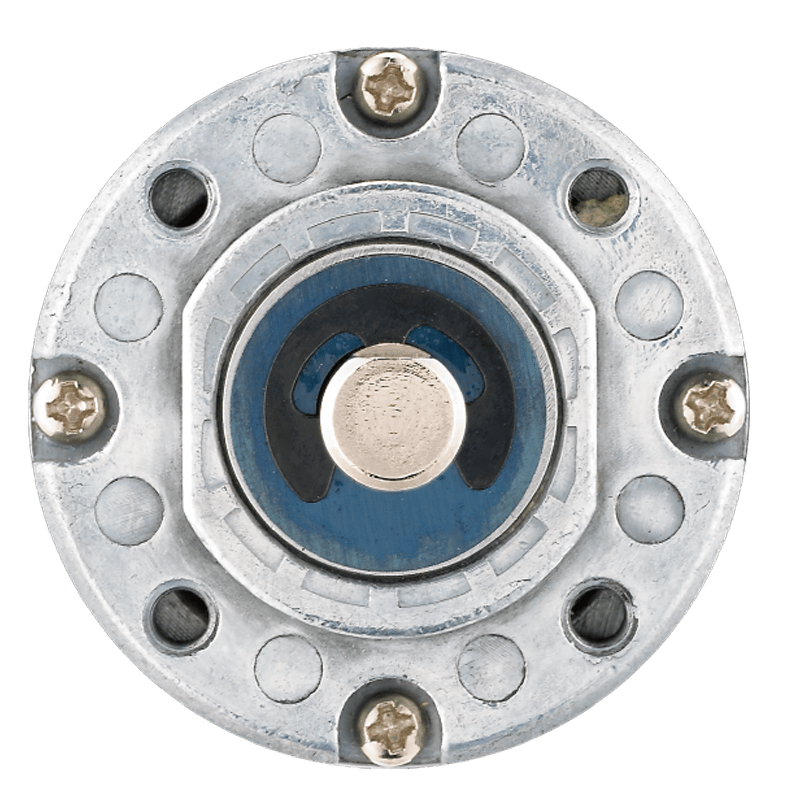

IG-32H

遊星ギヤボックス

  • 高トルク条件下で使用、サイズは8mm〜90mmから選択可能
  • 様々な材質や仕様のギアが対応可能、例えば樹脂や金属ギヤなど
  • ほとんどのシリーズにはボールベアリング仕様が選択可能
  • 特殊な環境で使用する特殊仕様は検討可能
  • 特殊なカスタマイズ仕様に対応可能
仕様書ダウンロード STPダウンロード

外形寸法

製品仕様

No. 直径(mm) シリーズ 減速比 段数 最大定格トルク(N-m) 瞬間最大トルク(N-m) 効率 長さ(mm) 重さ(g) 出力軸ベアリング 減速比(絶対値) ラジアル荷重(N) ラジアル荷重(距離) スラスト荷重(N) 出力軸圧入力(N) ラジアル隙間(mm) スラスト隙間(mm) バックラッシュ(無負荷時)
IG-32H 32 遊星式 1/13 2 0.39 1.18 70% 27 109 スリーブベアリング 1/13.08 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/13 2 0.39 1.18 70% 27 108 ボールベアリング 1/13.08 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/18 2 0.39 1.18 70% 27 109 スリーブベアリング 1/18.19 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/18 2 0.39 1.18 70% 27 108 ボールベアリング 1/18.19 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/25 2 0.59 1.76 70% 27 109 スリーブベアリング 1/25.44 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/25 2 0.59 1.76 70% 27 108 ボールベアリング 1/25.44 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/33 2 0.59 1.76 70% 27 109 スリーブベアリング 1/33.03 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/33 2 0.59 1.76 70% 27 108 ボールベアリング 1/33.03 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/48 3 0.78 2.35 60% 33.4 134 スリーブベアリング 1/48.47 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/48 3 0.78 2.35 60% 33.4 133 ボールベアリング 1/48.47 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/68 3 0.78 2.35 60% 33.4 134 スリーブベアリング 1/67.78 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/68 3 0.78 2.35 60% 33.4 133 ボールベアリング 1/67.78 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/94 3 0.98 2.94 60% 33.4 134 スリーブベアリング 1/94.27 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/94 3 0.98 2.94 60% 33.4 133 ボールベアリング 1/94.27 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/132 3 0.98 2.94 60% 33.4 134 スリーブベアリング 1/131.82 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/132 3 0.98 2.94 60% 33.4 133 ボールベアリング 1/131.82 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/180 4 1.18 3.53 50% 39.8 160 スリーブベアリング 1/181.25 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/180 4 1.18 3.53 50% 39.8 159 ボールベアリング 1/181.25 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/250 4 1.18 3.53 50% 39.8 160 スリーブベアリング 1/249.85 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/250 4 1.18 3.53 50% 39.8 159 ボールベアリング 1/249.85 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/349 4 1.18 3.53 50% 39.8 160 スリーブベアリング 1/349.35 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/349 4 1.18 3.53 50% 39.8 159 ボールベアリング 1/349.35 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/491 4 1.18 3.53 50% 39.8 160 スリーブベアリング 1/497.08 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/491 4 1.18 3.53 50% 39.8 159 ボールベアリング 1/497.08 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/683 4 1.18 3.53 50% 39.8 160 スリーブベアリング 1/683.04 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/683 4 1.18 3.53 50% 39.8 159 ボールベアリング 1/683.04 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/887 4 1.18 3.53 50% 39.8 160 スリーブベアリング 1/887.01 ≦29.42 10mm from flange ≦24.52 ≦98.07 ≦0.08 ≦0.3 ≦2.5°
IG-32H 32 遊星式 1/887 4 1.18 3.53 50% 39.8 159 ボールベアリング 1/887.01 ≦34.32 10mm from flange ≦24.52 ≦98.07 ≦0.05 ≦0.3 ≦2.5°
