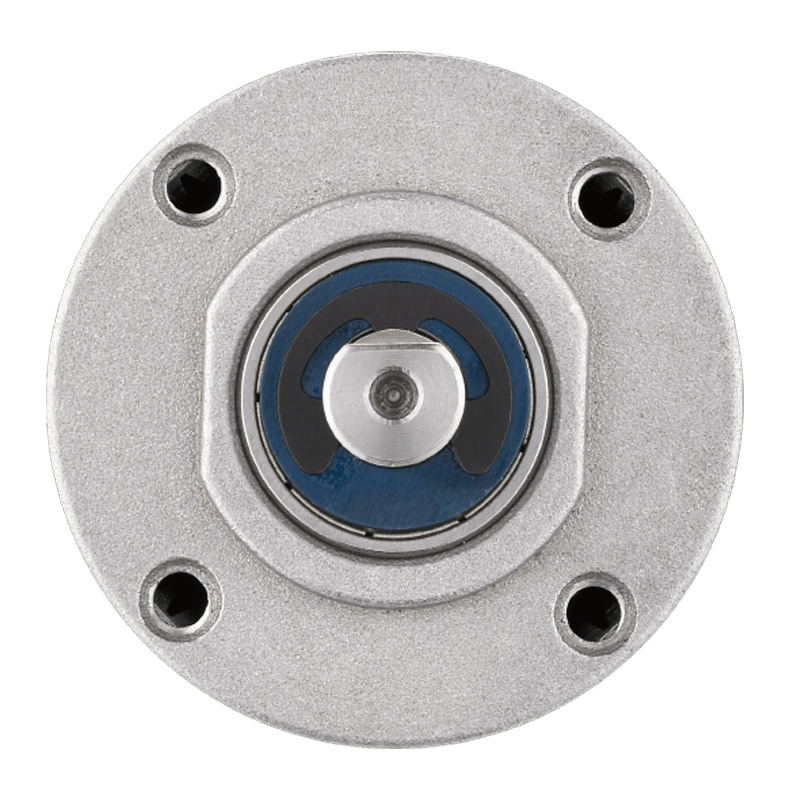

IG-42

行星式齒輪箱

  • 高扭力環境下使用，尺寸從 8mm~90mm 可以選擇
  • 不同材質齒輪或是不同規格齒輪可供選擇，如塑膠或金屬齒輪
  • 大部分系列有滾珠軸承可供選用
  • 特殊環境下使用的特殊規格可以討論
  • 接受特殊客製化規格
規格下載 STP 下載

外型尺寸

產品規格

序號 直徑(mm) 系列 減速比 級數 定格容許扭力(N-m) 瞬間容許扭力(N-m) 效率 長度(mm) 重量(g) 輸出軸承型式 精確減速比 徑向負荷 (N) 徑向負荷 (距離) 軸向負荷 (N) 主軸承受壓入力 (N) 徑向間隙(mm) 軸向間隙(mm) 背隙(無負荷時)
IG-42 42 行星式 1/4 1 0.29 0.88 80% 32.5 141 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/4 1 0.29 0.88 80% 32.5 139 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/14 2 0.78 2.35 70% 39.2 193 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/14 2 0.78 2.35 70% 39.2 191 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/17 2 0.78 2.35 70% 39.2 193 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/17 2 0.78 2.35 70% 39.2 191 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/24 2 0.78 2.35 70% 39.2 193 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/24 2 0.78 2.35 70% 39.2 191 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/49 3 1.76 5.29 60% 45.9 233 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/49 3 1.76 5.29 60% 45.9 231 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/61 3 1.76 5.29 60% 45.9 233 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/61 3 1.76 5.29 60% 45.9 231 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/84 3 1.76 5.29 60% 45.9 233 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/84 3 1.76 5.29 60% 45.9 231 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/104 3 1.96 5.88 60% 45.9 233 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/104 3 1.96 5.88 60% 45.9 231 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/144 3 1.96 5.88 60% 45.9 233 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/144 3 1.96 5.88 60% 45.9 231 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/212 4 2.45 7.35 50% 52.6 283 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/212 4 2.45 7.35 50% 52.6 281 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/294 4 2.45 7.35 50% 52.6 283 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/294 4 2.45 7.35 50% 52.6 281 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/504 4 2.94 8.82 50% 52.6 283 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/504 4 2.94 8.82 50% 52.6 281 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/624 4 2.94 8.82 50% 52.6 283 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/624 4 2.94 8.82 50% 52.6 281 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/720 4 2.94 8.82 50% 52.6 283 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/720 4 2.94 8.82 50% 52.6 281 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/864 4 2.94 8.82 50% 52.6 283 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/864 4 2.94 8.82 50% 52.6 281 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/1062 5 2.94 8.82 40% 59.6 328 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/1062 5 2.94 8.82 40% 59.6 326 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/1470 5 2.94 8.82 40% 59.6 328 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/1470 5 2.94 8.82 40% 59.6 326 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/2500 5 2.94 8.82 40% 59.6 328 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/2500 5 2.94 8.82 40% 59.6 326 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/3000 5 2.94 8.82 40% 59.6 328 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/3000 5 2.94 8.82 40% 59.6 326 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
IG-42 42 行星式 1/3600 5 2.94 8.82 40% 59.6 328 含油軸承 ≦49.03 10mm from flange ≦29.42 ≦147.1 ≦0.08 ≦0.3 ≦3°
IG-42 42 行星式 1/3600 5 2.94 8.82 40% 59.6 326 滾珠軸承 ≦78.45 10mm from flange ≦29.42 ≦147.1 ≦0.05 ≦0.3 ≦3°
