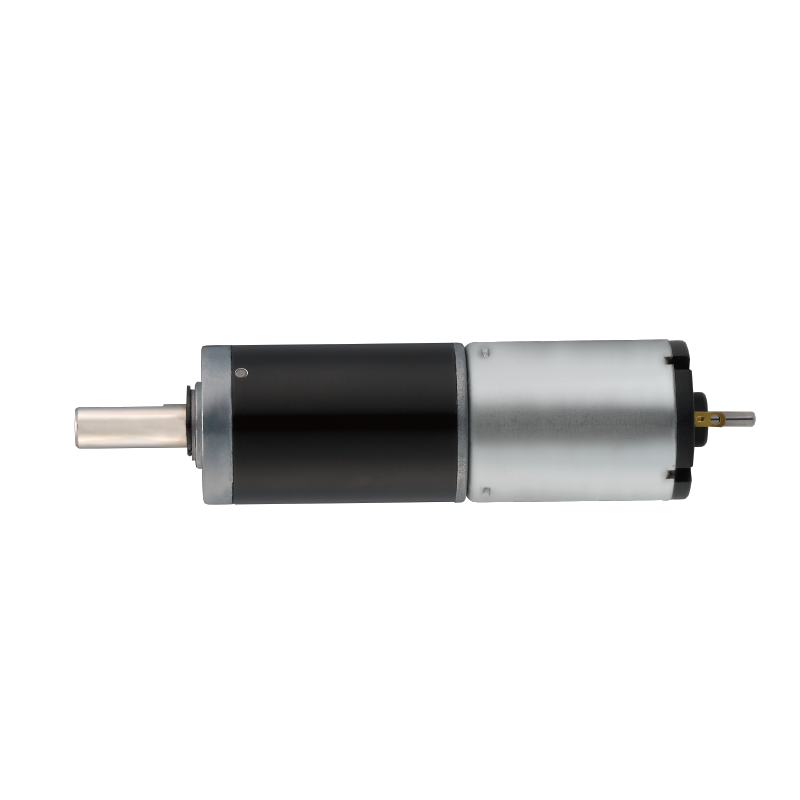

IG-22CGM-04TYPE

有刷直流馬達

  • 高扭力環境下使用，尺寸從 8mm~90mm 可以選擇
  • 不同材質齒輪或是不同規格齒輪可供選擇，如塑膠或金屬齒輪
  • 大部分系列有滾珠軸承可供選用
  • 特殊環境下使用的特殊規格可以討論
  • 接受特殊客製化規格
規格下載 STP 下載

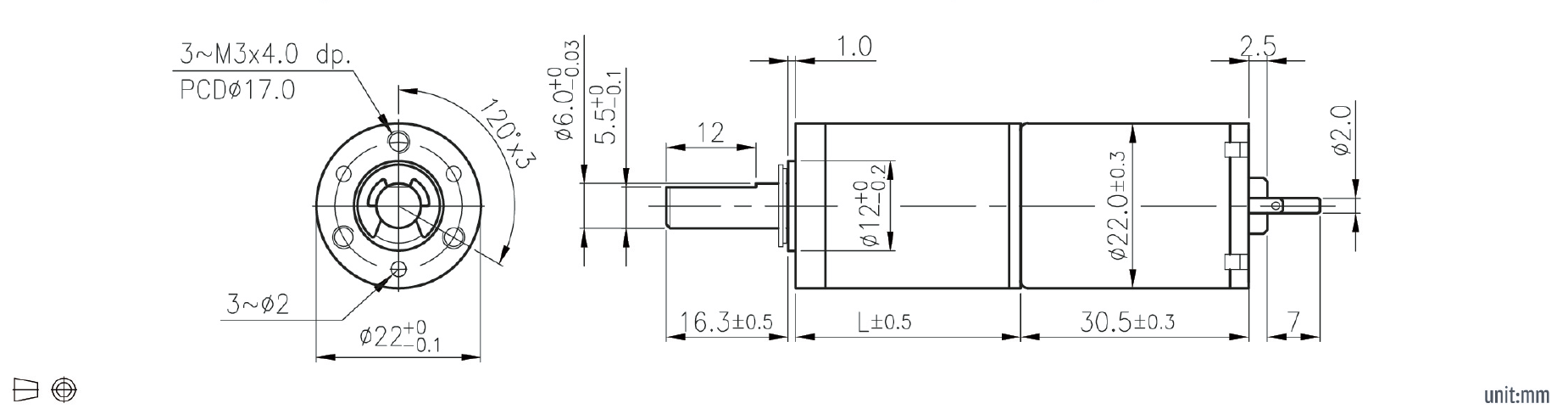

外型尺寸

產品規格

序號 直徑(mm) 馬達種類 定格電壓 (V) 減速比 精確減速比 級數 定格扭力(N-m) 定格轉速(rpm) 軸心迴轉方向 齒輪箱馬達長度(mm) 齒輪箱馬達重量(g) 齒輪箱系列
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/5 1 0.02 1600 CW 53.8 89 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/18 2 0.06 420 CW 60 94 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/20 2 0.07 350 CW 60 94 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/25 2 0.09 290 CW 60 94 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/66 3 0.2 110 CW 66.2 101 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/77 3 0.24 98 CW 66.2 101 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/90 3 0.27 84 CW 66.2 101 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/110 3 0.34 68 CW 66.2 101 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/136 3 0.39 55 CW 66.2 101 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/246 4 0.49 31 CW 72.4 108 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/336 4 0.49 23 CW 72.4 108 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/393 4 0.49 20 CW 72.4 108 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/484 4 0.49 16 CW 72.4 108 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/597 4 0.49 13 CW 72.4 108 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/735 4 0.49 10.5 CW 72.4 108 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/1079 5 0.59 7.4 CW 78.6 115 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/1475 5 0.59 5.5 CW 78.6 115 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/2124 5 0.59 3.9 CW 78.6 115 行星式
IG-22CGM-04TYPE 22 有刷直流馬達 24 1/3968 5 0.59 2 CW 78.6 115 行星式
